V-Ray For SketchUp 快速入门 – 环境照明与空气透视

本页简要介绍了 V-Ray for SketchUp 的太阳与天空系统和空气透视的使用方法。
想要阅读英文帮助文档原文，请点击这里。

页面内容

简介
教程案例文件
教程步骤

简介

本期教程我们要学习如何使用太阳和天空(Sun and Sky)系统渲染环境光。以及使用空气透视(Aerial Perspective)来模拟大气雾气，表达距离感。

要学习这篇教程，您要事先安装好 V-Ray for SketchUp 插件。本教程是快速入门视频的配套教程，视频已经发布在视频订阅频道，这里也可以观看：

教程案例文件

要下载本教程中所使用的练习文件，请点击下方按钮。

可以在下载按钮上右键，选择“链接另存为…”或“目标另存为…”（具体命令因浏览器而异），这样就可以选择保存 zip 压缩文件的位置了。
新增百度云下载链接：点击下载。提取码：p9c3

教程步骤

打开案例场景

首先打开 SketchUp。打开案例文件 Aerial_Staircase_Start.skp，该文件可以从上方的教程案例文件部分下载。

启动交互式渲染，会出现如下结果。

调整太阳光

打开 SketchUp 的阴影(Shadows)卷展栏，通过调整时间和日期调整太阳方向和光感。

设置时间为 2:29 PM，日期为 12/06。

你可以在资源编辑器(Asset Editor)找到更多太阳光(Sunlight)参数，鼠标滑动到参数上方，会弹出详细的工具提示。

调整尺寸倍增值(Size Multiplier)为 5.1，交互式渲染的阴影会变得更柔和(如下图所示)：

然后调整 Albedo 颜色，改变一点光照色彩倾向，它会影响地平线以上的天空颜色。

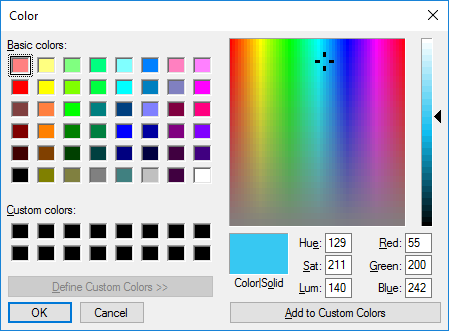

设置阳光 Albedo 颜色为青蓝色，如图所示：

现在用混合角度(Blend Angle)来调整地平线和天空的混合程度。较低的数值会让 Albedo 的颜色影响变低，贴近地平线，较大的数值会把颜色拉高到高空，这些都会影响整个场景的光照，如下图所示：

混合角度 = 1

混合角度 = 20

混合角度 = 60

接下来设置混合角度(Blend Angle)为 5。

地平线偏移(Horizon Offset)可以手动降低天空的地平线，也会影响场景的光照和反射，如下图所示：

地平线偏移 = 3.5

地平线偏移 = 10

设置地平线偏移(Horizon Offset)为 8.74。

现在我们想更换一个有云彩的天空，但是不想影响我们现有的光照。通过资源编辑器(Asset Editor)的环境(Environment)面板可以做到。

在环境(Environment)面板，点击背景(Background)旁边的纹理图标()。

你会看到 V-Ray Sky 纹理目前作为贴图链接在这里，它同时影响着光照和背景看到的画面。

环境背景 = 开启

环境背景 = 关闭

展开环境覆盖(Environment Override)面板，同时开启 GI 和反射(Reflection)覆盖。

然后左键拖拽背景纹理到 GI 和反射(Reflection)覆盖，将纹理复制粘贴过去。

然后禁用背景(Background)，光照和反射都不会受到影响，因为我们已经事先覆盖了。

重新启用背景(Background)，使用一张位图取代天空纹理：点击背景(Background)旁边的纹理图标()。然后点击纹理列表图标()，打开整个纹理列表，选择位图(Bitmap)。

选择案例包中的 Sky.jpg。

在 UVW 卷展栏，修改 UVWGenEnvironment，确保纹理坐标正确。

修改映射类型(Mapping Type)为屏幕(Screen)，你就能看到正确的映射结果，但是现在太暗了。

要修复这个问题，只需要增加背景(Background)倍增值为 35。

终止交互式渲染。

在图层卷展栏，显示环境(Environment)图层，显示出场景背景的山和树。

点击场景的 Top_View，你可以看到建筑物(左下的三个小方块)和图片右边背景的山和树的距离。

回到摄影机视角，重新启动交互式渲染，你可以看到背景的山并没有显得很远。

在现实生活中，大气会让山显得很远；我们要使用空气透视(Aerial Perspective)模拟这种视觉效果。

使用空气透视

开启空气透视(Aerial Perspective)选项，我们立刻会看到更好的层次感，因为出现了大气效果。

在 VFB 中，从下拉菜单中选择 Atmosphere 渲染图层，可以单独看到这个特效的效果。

空气透视(Aerial Perspective)，简单来说，是一个体积特效，模拟大气中的雾气颗粒的效果，最终结果就是，让距离摄影机更远的物体，显得更亮一点。打开卷展栏，看到它的参数。

但是，你会发现建筑物上的阴影几乎消失了。

空气透视(Aerial Perspective)高度太高了，散射了太多的阳光，让阴影变弱了。因此，降低大气高度(Atmospheric Height)为 250 米，阴影就回来了。

现在降低可见范围(Visibility Range)来加强雾气效果，最终设置为 1600 米。

因为空气透视(Aerial Perspective)受场景的太阳和天空参数影响，我们对太阳进行的任何调整，比如亮度倍增值，方向，或者颜色，都会影响大气颜色。事实上，即使天空纹理被禁用了，比如说，你在用穹顶灯光做光源，你也要调整已经禁用的天空纹理来影响空气透视(Aerial Perspective)，以便吻合你当前的光照。

修改时间，改变太阳方向，你会看到大气颜色被影响了。
